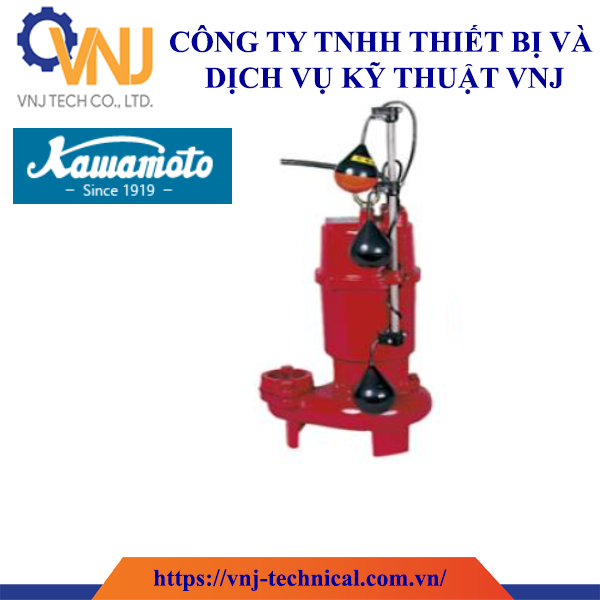

Bơm chìm Kawamoto ZU/ZUJ

Thông số kỹ thuật chính

• Đường kính họng xả tối đa: 80 mm

• Lưu lượng tối đa (Q): 1 m³/phút (264 gallon/phút)

• Cột áp tối đa (H): 35.5 m (116 feet)

• Độ sâu đặt chìm tối đa: 8 m

• Nhiệt độ chất lỏng: 0 – 40°C

• Độ pH chất lỏng: pH 5 – 9

Ứng dụng của bơm chìm Kawamoto ZU/ZUJ

• Thoát nước thải sinh hoạt

• Bơm nước thải chứa hạt rắn

• Hệ thống thoát nước cho:

  • Tòa nhà, cao ốc văn phòng

  • Khách sạn, trường học

  • Nhà máy, khu công nghiệp

  • Hố ga, bể phốt, tầng hầm

Đặc tính nổi bật

• Cánh bơm thiết kế dạng chữ S (S-shape non-clog) giúp chất rắn đi qua dễ dàng, hạn chế tắc nghẽn

• Kết cấu nhỏ gọn, trọng lượng nhẹ nhờ sử dụng động cơ chìm 2 cực

• Cơ chế ngăn hình thành túi khí phía sau cánh bơm, giúp vận hành ổn định

• Phốt cơ khí kép lò xo bằng vật liệu chống ăn mòn (SiC) ngăn nước xâm nhập vào động cơ

• Tích hợp rơ le tự ngắt bảo vệ chống cháy động cơ

• Động cơ chìm chuyên dụng, an toàn và tuổi thọ cao

• Tùy chọn:

  • Loại tự động (-L) sử dụng 2 phao

  • Loại tự động luân phiên (LN) sử dụng 3 phao

• Model ZUJ được trang bị bộ khớp nối nhanh, thuận tiện cho kiểm tra và bảo trì

• Mạch bảo vệ điện tích hợp sẵn trên các model có công tắc phao

Phụ kiện tiêu chuẩn đi kèm

• Cáp chìm:

  • 3 lõi cho bơm 1 pha

  • 4 lõi cho bơm 3 pha

  • Công suất ≤ 0.75 kW: cáp dài 6 m

  • Công suất ≥ 1.5 kW: cáp dài 10 m

• Mặt bích đồng bộ: 1 bộ (bao gồm bu lông và ron đệm)

• Công tắc mực nước: tích hợp sẵn với loại có phao

• Xích dài 4 m: 1 bộ (chỉ áp dụng cho loại ZUJ)

• Dây cáp: 3 chiếc (chỉ áp dụng cho loại ZU3)

Phụ kiện tùy chọn

• Tủ điều khiển

• Tủ điều khiển EBA có chuông báo tràn

• Tủ điều khiển EFS có bộ báo sự cố cho hệ thống thoát nước

• Công tắc phao rời

Vật liệu chế tạo

• Cánh bơm: Gang cầu đúc

• Buồng bơm: Gang đúc

• Trục bơm: Thép không gỉ SUS403

Động cơ điện

• Kiểu động cơ: Động cơ làm kín dạng khô, tích hợp rơ le tự ngắt

• Điện áp: 1 pha hoặc 3 pha

• Tốc độ quay:

  • 50Hz: 3.000 vòng/phút

  • 60Hz: 3.600 vòng/phút

Kết cấu và làm kín

• Dạng cánh bơm: Nửa hở, chữ S, chống tắc

• Phốt trục:

  • Phía chất lỏng: SiC × SiC

  • Phía động cơ: Ceramic × Carbon

• Dầu bôi trơn phốt: Dầu tuabin

• Vòng bi: Vòng bi kín

• Dạng mặt bích: JIS 10K loại mỏng hoặc mặt bích đặc biệt

Màu sơn

• Màu sơn tiêu chuẩn: Scarlet – Munsell No. 5R3/12
