Cáp CC-Link – Giải pháp truyền thông công nghiệp hiệu quả

Trong lĩnh vực tự động hóa công nghiệp, việc truyền tải tín hiệu giữa các thiết bị một cách nhanh chóng, ổn định và chính xác luôn là yêu cầu hàng đầu. Cáp CC-Link ra đời như một giải pháp chuyên biệt, đáp ứng nhu cầu kết nối mạng truyền thông trong nhà máy, dây chuyền sản xuất, hệ thống điều khiển và robot công nghiệp.

CC-Link là viết tắt của Control & Communication Link, một chuẩn mạng truyền thông công nghiệp mở do Mitsubishi Electric phát triển và hiện được quản lý bởi CC-Link Partner Association (CLPA). Chuẩn này được nhiều tập đoàn lớn trên thế giới áp dụng, đặc biệt trong các ngành công nghiệp điện tử, ô tô, chế tạo máy, thực phẩm và đồ uống.

Trong đó, cáp CC-Link đóng vai trò quan trọng như “mạch máu” truyền tải dữ liệu tốc độ cao, đảm bảo kết nối ổn định giữa PLC, HMI, robot, cảm biến, biến tần và các thiết bị ngoại vi khác trong cùng hệ thống.

Liên hệ

Thông tin sản phẩm

Mục lục [ ẩn ][ hiện ]

Đặc điểm kỹ thuật của Cáp CC-Link

Cáp CC-Link được thiết kế theo tiêu chuẩn truyền thông công nghiệp quốc tế, với nhiều đặc điểm nổi bật:

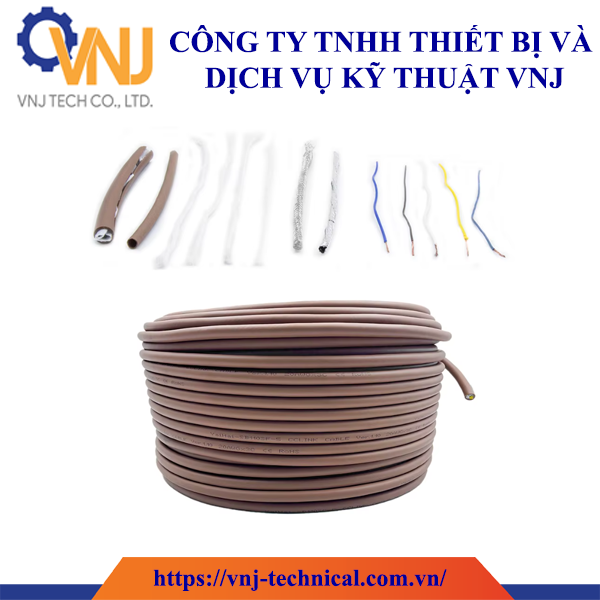

1. Cấu tạo cáp

Lõi dẫn (Conductor): Đồng mạ thiếc hoặc đồng nguyên chất, tiết diện thường từ 0.2 mm² đến 1.25 mm² tùy loại cáp.
Số lõi: Phổ biến loại 3 lõi (2 dây tín hiệu, 1 dây ground) hoặc 5 lõi (2 dây tín hiệu, 2 dây cấp nguồn, 1 dây ground).
Màn chắn (Shielding): Có lớp bọc nhôm hoặc lưới đồng chống nhiễu điện từ (EMI/RFI), giúp tín hiệu truyền tải ổn định.
Vỏ cách điện: PVC hoặc LSZH (Low Smoke Zero Halogen) – an toàn, ít khói và không chứa halogen độc hại.

2. Thông số điện

Điện áp định mức: Thông thường 300 V.
Tần số hoạt động: Lên đến 10 Mbps, phù hợp truyền thông tốc độ cao.
Trở kháng đặc trưng: Khoảng 100 Ω, giúp giảm suy hao tín hiệu.
Chiều dài tối đa: Tùy theo tốc độ truyền, có thể từ 100 m đến 1.2 km với bộ repeater.

3. Tiêu chuẩn & chứng nhận

Tuân thủ tiêu chuẩn CC-Link IE Field, CC-Link V2, CC-Link IE TSN.
Đạt các chứng nhận quốc tế: UL, CE, RoHS.
Một số loại cáp được thiết kế chống dầu, chống tia UV và chịu được môi trường khắc nghiệt trong nhà máy.

Phân loại Cáp CC-Link

Cáp CC-Link có nhiều loại khác nhau, tùy thuộc vào môi trường ứng dụng và cấu trúc hệ thống:

Cáp CC-Link tiêu chuẩn (Standard Cable):
- Sử dụng cho kết nối thiết bị trong nhà, khoảng cách ngắn.
- Vỏ PVC, chống nhiễu cơ bản.
Cáp CC-Link chống nhiễu cao (Shielded Cable):
- Có thêm lớp bọc nhôm và lưới đồng.
- Phù hợp nhà máy có nhiều nhiễu điện từ.
Cáp CC-Link chống dầu / chịu nhiệt:
- Vỏ cách điện đặc biệt (PUR, TPE).
- Dùng trong môi trường khắc nghiệt: nhà máy cơ khí, thực phẩm, hóa chất.
Cáp CC-Link mềm dẻo (Flexible Cable):
- Dành cho robot, cánh tay cơ khí.
- Chịu uốn cong liên tục hàng triệu lần.
Cáp CC-Link cho ngoài trời:
- Vỏ chống tia UV, chống nước.
- Ứng dụng trong hệ thống điều khiển ngoài trời hoặc khu vực ẩm ướt.

Ứng dụng của Cáp CC-Link

Cáp CC-Link hiện diện trong hầu hết các ngành công nghiệp sản xuất hiện đại:

Tự động hóa nhà máy: Kết nối PLC, HMI, biến tần, cảm biến, actuator.
Ngành ô tô: Truyền tín hiệu trong dây chuyền lắp ráp, robot hàn, sơn, lắp ráp linh kiện.
Điện tử – bán dẫn: Điều khiển robot gắp chip, dây chuyền SMT, kiểm tra tự động.
Thực phẩm & đồ uống: Đảm bảo hệ thống đóng gói, chiết rót, dán nhãn vận hành chính xác.
Ngành dược phẩm: Truyền dữ liệu trong dây chuyền sản xuất tuân thủ chuẩn GMP.
Năng lượng & hạ tầng: Dùng trong các trạm điện, hệ thống giám sát, điều khiển thông minh.

Ưu điểm khi sử dụng Cáp CC-Link

Tốc độ truyền dữ liệu cao: Đáp ứng yêu cầu thời gian thực trong sản xuất.
Ổn định & chống nhiễu: Thiết kế shielded giúp tín hiệu không bị gián đoạn.
Tính linh hoạt cao: Nhiều loại cáp cho từng môi trường, từ dây chuyền cố định đến robot động.
Độ bền vượt trội: Chịu được dầu, hóa chất, môi trường khắc nghiệt.
Dễ lắp đặt & bảo trì: Cấu trúc đơn giản, dễ đấu nối, tiết kiệm chi phí nhân công.
Khả năng mở rộng mạng: Dễ dàng mở rộng hệ thống khi cần nâng cấp.
Tính tương thích cao: Phù hợp nhiều dòng PLC, HMI, robot và thiết bị công nghiệp từ các hãng khác nhau.

Xu hướng sử dụng Cáp CC-Link

Trong bối cảnh Công nghiệp 4.0, yêu cầu kết nối tốc độ cao, an toàn dữ liệu và khả năng mở rộng mạng ngày càng lớn. Cáp CC-Link thế hệ mới như CC-Link IE TSN đang dần phổ biến, hỗ trợ đồng bộ thời gian (Time-Sensitive Networking), cho phép kết nối linh hoạt hơn giữa IT và OT.

Ngoài ra, xu hướng dùng cáp thân thiện môi trường (RoHS, LSZH) cũng ngày càng được quan tâm, đáp ứng tiêu chuẩn quốc tế và chính sách “xanh” trong sản xuất.

Cáp CC-Link không chỉ là dây truyền tín hiệu thông thường mà là giải pháp tối ưu cho hệ thống tự động hóa công nghiệp hiện đại. Với khả năng truyền dữ liệu tốc độ cao, độ ổn định vượt trội, khả năng chống nhiễu và tính linh hoạt, cáp CC-Link ngày càng trở thành lựa chọn số một cho các nhà máy thông minh.

Việc lựa chọn đúng loại cáp CC-Link (tiêu chuẩn, chống nhiễu, chống dầu, chịu uốn dẻo…) sẽ giúp doanh nghiệp tối ưu hiệu quả sản xuất, giảm thời gian bảo trì, đồng thời đảm bảo sự ổn định lâu dài cho hệ thống.
