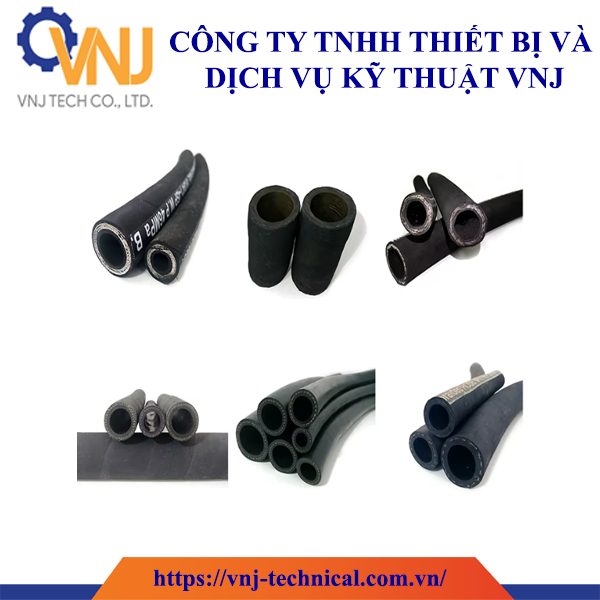

Ống Thủy Lực

Thông Số Kỹ Thuật Dây Dầu Thủy Lực

• Tên sản phẩm: Dây dầu thủy lực

• Thương hiệu: Tùy theo kích thước

• Xuất xứ: Trung Quốc

• Màu sắc: Đen hoặc đen vàng

• Vật liệu cấu tạo: Lớp bố, lớp lưới sắt, lớp PVC

• Ứng dụng: Dẫn dầu thủy lực

• Kết nối: Ống bấm thủy lực (cút bấm)

• Áp suất sử dụng: 45 – 90 bar (tùy kích cỡ và số lớp lưới sắt)

• Áp suất tối đa: 200 – 1000 bar (tùy kích cỡ và số lớp lưới sắt)

• Nhiệt độ sử dụng: 0°C đến 80°C

• Nhiệt độ tối đa: 0°C đến 100°C

• Trọng lượng: Tùy theo chiều dài và quy cách ống

• Kích thước: Đa dạng, có thể đặt hàng theo yêu cầu

Cấu Tạo Dây Dầu Thủy Lực

Dây dầu thủy lực được cấu tạo gồm 3 lớp chính:

1. Lớp bố ngoài bảo vệ
   Giúp chống mài mòn, va đập và tác động môi trường bên ngoài.

2. Lớp lưới sắt gia cường
   Tăng khả năng chịu áp lực cao, hạn chế phồng rộp và nứt vỡ ống.

3. Lớp lõi PVC dẫn dầu
   Bề mặt trơn nhẵn, giúp dầu thủy lực lưu thông ổn định, giảm tổn thất áp suất.

Các Mã Dây Dầu Thủy Lực Phổ Biến

Dây Dầu Thủy Lực 2 Lớp Sắt (ODN-2L)

• ODN-2L-3/16: Ø trong 4.8 mm – Áp lực 414 bar

• ODN-2L-1/4: Ø trong 6.4 mm – Áp lực 400 bar

• ODN-2L-5/16: Ø trong 8 mm – Áp lực 350 bar

• ODN-2L-3/8: Ø trong 9.5 mm – Áp lực 311 bar

• ODN-2L-1/2: Ø trong 12.7 mm – Áp lực 276 bar

• ODN-2L-5/8: Ø trong 16 mm – Áp lực 250 bar

• ODN-2L-3/4: Ø trong 19 mm – Áp lực 215 bar

• ODN-2L-1: Ø trong 25.4 mm – Áp lực 165 bar

• ODN-2L-1.25: Ø trong 32 mm – Áp lực 125 bar

• ODN-2L-1.5: Ø trong 38 mm – Áp lực 90 bar

• ODN-2L-2: Ø trong 50.8 mm – Áp lực 80 bar

Dây Dầu Thủy Lực 4 Lớp Sắt (ODN-4L)

• ODN-4L-3/16: Ø trong 4.8 mm – Áp lực 450 bar

• ODN-4L-1/4: Ø trong 6.4 mm – Áp lực 450 bar

• ODN-4L-5/16: Ø trong 8 mm – Áp lực 445 bar

• ODN-4L-3/8: Ø trong 9.5 mm – Áp lực 445 bar

• ODN-4L-1/2: Ø trong 12.7 mm – Áp lực 415 bar

• ODN-4L-5/8: Ø trong 16 mm – Áp lực 350 bar

• ODN-4L-3/4: Ø trong 19 mm – Áp lực 350 bar

• ODN-4L-1: Ø trong 25.4 mm – Áp lực 280 bar

• ODN-4L-1.25: Ø trong 32 mm – Áp lực 210 bar

• ODN-4L-1.5: Ø trong 38 mm – Áp lực 185 bar

• ODN-4L-2: Ø trong 50.8 mm – Áp lực 165 bar

Chức Năng & Ứng Dụng Dây Dầu Thủy Lực

Chức năng chính

• Dẫn dầu thủy lực cấp dầu cho van, ben dầu

• Truyền áp lực để vận hành xi lanh thủy lực

Sử dụng kết hợp

• Dẫn dầu từ bơm thủy lực đến thùng dầu

• Dẫn dầu từ van vào xi lanh

• Kết nối với cút sắt 7 màu bấm thủy lực

• Có thể dùng dẫn nước áp cao cho thiết bị xịt rửa

Hướng Dẫn Lắp Đặt Dây Dầu Thủy Lực

1. Xác định điều kiện sử dụng: lưu lượng và áp suất

2. Chọn đường kính trong và ngoài phù hợp

3. Chọn cút sắt bấm thủy lực đúng chuẩn ren

4. Lắp chén bấm vào ống

5. Bấm chặt đầu ống bằng máy bấm thủy lực

6. Siết chặt kết nối để đảm bảo kín dầu

Sự Cố Thường Gặp & Cách Khắc Phục

• Xì dầu tại ren nối: Kiểm tra và quấn keo lụa đúng kỹ thuật

• Xì dầu tại đầu bấm: Kiểm tra ống đã đẩy sát chưa, mặt cắt có phẳng không

• Thiết bị không hoạt động: Kiểm tra van, nguồn dầu và áp suất hệ thống

Ưu Điểm & Nhược Điểm Dây Dầu Thủy Lực

Ưu điểm

• Chịu áp suất rất cao

• Độ bền và tuổi thọ tốt

• Chống mài mòn, chịu tia lửa

• Dễ mua, dễ sửa chữa, phổ biến trên thị trường

Nhược điểm

• Trọng lượng nặng do có lưới sắt

• Cần bấm đầu thủy lực chuyên dụng khi lắp đặt

Ngành Ứng Dụng Dây Dầu Thủy Lực

• Hệ thống dầu thủy lực công nghiệp

• Máy công trình, máy ép, máy nâng

• Xi lanh – ben dầu

• Thiết bị xịt rửa áp lực cao
