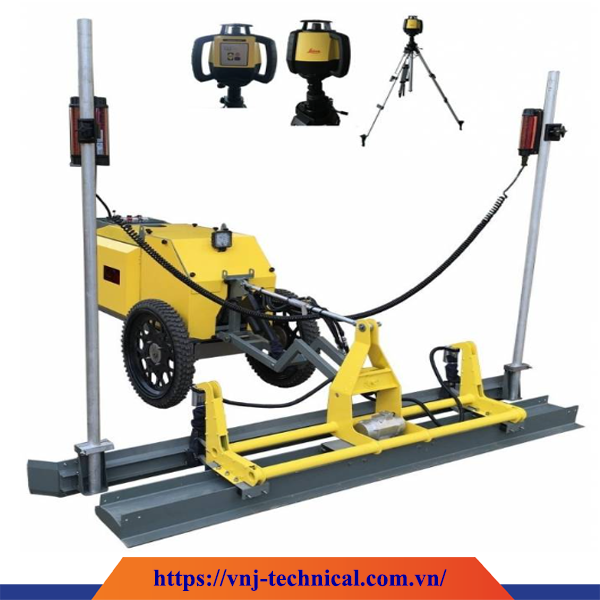

Thông số kỹ thuật máy cán bê tông laser

Thông số	Chi tiết
Tên thiết bị	Máy cán bê tông laser
Kích thước dài × rộng × cao	2.748 × 2.900 × 2.044 mm
Trọng lượng	220 kg
Máy phát laser	LEICA – Thụy Sĩ
Bước sóng laser	635 nm, tia laser nhìn thấy được
Khả năng cân bằng	Tự động cân bằng
Sai số máy phát laser	≤ ±1,5 mm/30 m
Khoảng cách phát hiệu quả	300 m
Máy thu tín hiệu laser	LEICA – Thụy Sĩ
Khoảng cách nhận tín hiệu	300 m
Độ chính xác vùng chết	≤ ±2,5 mm
Hệ thống điều khiển	Điều khiển tự động
Hệ thống lái	PHASE – Italy
Cơ cấu lái	Điều chỉnh vô cấp, tỷ số truyền nhanh 1:2,5
Điều chỉnh khung máy	Tự động theo cảm biến cao độ
Điều chỉnh độ dốc	Tự động điều chỉnh độ dốc một hướng
Tùy chọn độ dốc	Hệ thống tự động điều chỉnh độ dốc hai hướng
Lốp xe	Lốp ATV 733 mm hoặc lốp hẹp 3.0-21
Áp suất lốp ATV	1,8–2,2 bar
Áp suất lốp hẹp	1,6–2,1 bar
Tốc độ động cơ rung	3.000 vòng/phút
Lực ly tâm	100 kg
Vật liệu bàn rung và lưỡi cào	Hợp kim nhôm
Điều chỉnh lưỡi cào	Điều chỉnh bằng máy và tự động cân chỉnh
Chiều rộng làm việc	2,6 m
Tốc độ di chuyển	2,5 km/giờ
Khoảng sáng gầm tối thiểu	355 mm
Độ phẳng bề mặt	≤ ±2 mm/2 m
Sai số cao độ mặt sàn	≤ ±7 mm/100 m
Phạm vi sai lệch làm việc tối đa	≤ ±200 mm
Năng suất thi công	200–350 m²/giờ

Lưu ý: Một số thông số có thể thay đổi theo phiên bản, cấu hình và yêu cầu đặt hàng.

Máy cán bê tông laser là gì?

Máy cán nền bê tông laser là thiết bị sử dụng tín hiệu laser để xác định cao độ bề mặt cần thi công. Máy thu laser liên tục tiếp nhận tín hiệu từ máy phát, sau đó truyền dữ liệu về hệ thống điều khiển để tự động nâng hoặc hạ cụm bàn rung và lưỡi cào.

Nhờ cơ chế này, máy san phẳng bê tông bằng laser có thể đồng thời thực hiện các công đoạn:

• Phân phối và cào đều bê tông;
• Điều chỉnh cao độ theo thiết kế;
• Đầm rung hỗn hợp bê tông;
• Cán phẳng bề mặt sàn;
• Tự động bù sai lệch khi máy di chuyển;
• Hỗ trợ thi công mặt sàn có độ dốc.

So với phương pháp cán nền thủ công, thiết bị giúp giảm sự phụ thuộc vào tay nghề của người vận hành và duy trì chất lượng đồng đều trên diện tích lớn.

Ưu điểm của máy cán bê tông laser

Kiểm soát cao độ bằng laser LEICA

Máy cán bê tông laser LEICA sử dụng máy phát và máy nhận tín hiệu của LEICA – Thụy Sĩ. Hệ thống có phạm vi hoạt động hiệu quả lên đến 300 m, hỗ trợ kiểm soát cao độ liên tục trong suốt quá trình thi công.

Máy phát sử dụng tia laser nhìn thấy được với bước sóng 635 nm, có khả năng tự cân bằng và mức sai số không vượt quá ±1,5 mm trong phạm vi 30 m.

Độ phẳng bề mặt cao

Hệ thống cảm biến cao độ tự động điều chỉnh khung máy và cụm cán theo tín hiệu laser. Nhờ đó, máy cán phẳng bê tông laser có thể duy trì độ phẳng bề mặt ở mức ≤ ±2 mm/2 m và kiểm soát sai số cao độ mặt sàn ≤ ±7 mm/100 m.

Khả năng này đặc biệt cần thiết đối với sàn nhà xưởng, kho hàng và khu vực sử dụng xe nâng, hệ thống kệ cao hoặc máy móc có yêu cầu chính xác về nền móng.

Năng suất thi công từ 200–350 m²/giờ

Với chiều rộng làm việc 2,6 m, máy cán sàn bê tông laser đạt năng suất khoảng 200–350 m²/giờ, tùy thuộc vào điều kiện mặt bằng, độ sụt bê tông và khả năng cấp vật liệu tại công trường.

Thiết bị giúp rút ngắn thời gian thi công, giảm số lượng nhân công trực tiếp và hỗ trợ nhà thầu đáp ứng tiến độ của các dự án có diện tích lớn.

Tích hợp cào, rung và cán phẳng

Bàn rung và lưỡi cào được chế tạo bằng hợp kim nhôm, có trọng lượng nhẹ, khả năng chống ăn mòn và thuận tiện khi vệ sinh. Lưỡi cào được điều chỉnh bằng máy và có khả năng tự động cân chỉnh theo cao độ cài đặt.

Động cơ rung kết hợp lực ly tâm 100 kg giúp hỗ trợ đầm chặt lớp bê tông, hạn chế các vị trí rỗng và tạo bề mặt đồng đều trước công đoạn xoa hoàn thiện.

Tự động điều chỉnh độ dốc

Ngoài thi công sàn phẳng, máy san nền bê tông laser còn hỗ trợ tự động điều chỉnh độ dốc một hướng. Người dùng có thể lựa chọn cấu hình điều chỉnh độ dốc hai hướng cho các công trình có yêu cầu thoát nước hoặc thiết kế cao độ phức tạp.

Tính năng này phù hợp khi thi công:

• Sàn nhà xưởng có rãnh thoát nước;
• Bãi đỗ xe;
• Sân công nghiệp;
• Khu vực rửa xe;
• Sàn kho lạnh;
• Đường nội bộ và khu vực tập kết hàng hóa.

Hệ thống lái linh hoạt

Hệ thống lái PHASE của Italy sử dụng cơ chế điều chỉnh vô cấp, giúp người vận hành kiểm soát hướng di chuyển thuận tiện. Khoảng sáng gầm tối thiểu 355 mm giúp máy có khả năng hoạt động trên lớp bê tông mới đổ và thích nghi với nhiều điều kiện mặt bằng.

Máy được trang bị tùy chọn lốp ATV hoặc lốp hẹp, cho phép lựa chọn cấu hình phù hợp với từng phương án thi công.

Nguyên lý hoạt động của máy cán bê tông laser

Quá trình làm việc của máy cán bê tông tự động bằng laser được thực hiện theo các bước cơ bản sau:

1. Máy phát laser tạo mặt phẳng tham chiếu theo cao độ đã thiết lập.
2. Máy nhận laser trên thiết bị tiếp nhận tín hiệu liên tục.
3. Cảm biến truyền dữ liệu cao độ về bộ điều khiển tự động.
4. Hệ thống thủy lực hoặc cơ cấu chấp hành nâng, hạ khung cán.
5. Lưỡi cào phân phối đều lượng bê tông trên bề mặt.
6. Bàn rung đầm và cán phẳng bê tông theo cao độ thiết kế.
7. Hệ thống tự động bù sai lệch trong khi máy di chuyển.

Công nghệ laser giúp thiết bị kiểm soát bề mặt theo một mặt phẳng tham chiếu thống nhất, hạn chế sai số tích lũy thường gặp khi lấy cao độ thủ công tại nhiều điểm khác nhau.

Ứng dụng của máy cán nền bê tông laser

Máy cán nền laser được sử dụng rộng rãi trong các công trình yêu cầu diện tích thi công lớn và độ phẳng cao, bao gồm:

• Sàn nhà máy và nhà xưởng sản xuất;
• Sàn kho logistics, kho hàng và trung tâm phân phối;
• Sàn kho sử dụng xe nâng và hệ thống kệ cao;
• Bãi đỗ xe ô tô;
• Trung tâm thương mại và siêu thị;
• Nhà thi đấu và công trình công cộng;
• Sân bay, nhà ga và khu vực tập kết hàng;
• Sân bê tông công nghiệp;
• Đường nội bộ trong nhà máy;
• Sàn bê tông có yêu cầu tạo độ dốc thoát nước.

Lợi ích khi sử dụng máy cán bê tông laser

Sử dụng thiết bị cán bê tông laser mang lại nhiều lợi ích cho nhà thầu và đơn vị thi công:

• Kiểm soát chính xác cao độ mặt sàn;
• Duy trì độ phẳng đồng đều trên diện tích lớn;
• Nâng cao năng suất thi công;
• Giảm số lượng nhân công cán nền thủ công;
• Hạn chế việc sửa chữa bề mặt sau khi bê tông đông kết;
• Giảm sai số giữa các khu vực thi công;
• Hỗ trợ thi công sàn phẳng và sàn có độ dốc;
• Rút ngắn thời gian hoàn thành dự án;
• Nâng cao tính chuyên nghiệp của đơn vị thi công.

Những yếu tố ảnh hưởng đến năng suất máy

Năng suất thực tế của máy cán sàn laser phụ thuộc vào nhiều điều kiện như:

• Diện tích và hình dạng mặt bằng;
• Chất lượng cấp phối bê tông;
• Độ sụt của bê tông;
• Tốc độ cung cấp bê tông tại công trường;
• Yêu cầu về độ phẳng và cao độ;
• Số lượng vật cản trên mặt sàn;
• Kinh nghiệm của người vận hành;
• Phương án tổ chức nhân công hỗ trợ;
• Điều kiện thời tiết và môi trường thi công.

Để đạt năng suất từ 200–350 m²/giờ, đơn vị thi công cần chuẩn bị kế hoạch cấp bê tông liên tục và bố trí mặt bằng phù hợp với phạm vi di chuyển của máy.

Lưu ý khi vận hành máy cán bê tông laser

Để bảo đảm độ chính xác và tuổi thọ thiết bị, người vận hành cần:

• Kiểm tra và hiệu chỉnh máy phát laser trước khi thi công;
• Đặt máy phát tại vị trí ổn định, ít rung động;
• Xác nhận cao độ thiết kế và độ dốc cần thi công;
• Kiểm tra tín hiệu giữa máy phát và máy nhận laser;
• Kiểm tra áp suất lốp theo đúng thông số quy định;
• Làm sạch bàn rung và lưỡi cào sau mỗi ca làm việc;
• Không để bê tông đông cứng trên cụm cán;
• Bảo dưỡng động cơ rung và hệ thống điều khiển định kỳ;
• Đào tạo người vận hành trước khi đưa máy vào công trình;
• Kiểm tra lại độ phẳng bằng thước hoặc thiết bị đo chuyên dụng sau thi công.

Lựa chọn máy cán bê tông laser phù hợp

Khi lựa chọn máy cán bê tông laser, khách hàng nên căn cứ vào diện tích công trình, yêu cầu độ phẳng, chiều rộng làm việc, năng suất dự kiến và điều kiện mặt bằng.

Đối với nhà xưởng và kho công nghiệp có diện tích lớn, nên ưu tiên thiết bị có hệ thống laser ổn định, khả năng tự điều chỉnh cao độ và năng suất cao. Với công trình có rãnh thoát nước hoặc nhiều hướng dốc, nên lựa chọn thêm hệ thống điều chỉnh độ dốc hai hướng.

Bên cạnh thông số kỹ thuật, khách hàng cũng cần quan tâm đến hướng dẫn vận hành, khả năng cung cấp phụ tùng, dịch vụ bảo trì và hỗ trợ kỹ thuật sau bán hàng.

Đơn vị cung cấp máy cán bê tông laser

VNJ TECH cung cấp máy cán bê tông laser, máy thi công nền và các thiết bị phục vụ ngành xây dựng. Sản phẩm phù hợp với nhà thầu thi công sàn công nghiệp, đội xây dựng và đơn vị chuyên thi công nền bê tông diện tích lớn.

Khách hàng sẽ được tư vấn lựa chọn cấu hình thiết bị theo diện tích công trình, yêu cầu độ phẳng, điều kiện mặt bằng và năng suất thi công mong muốn.



Liên hệ VNJ TECH để được tư vấn kỹ thuật và nhận báo giá máy cán bê tông laser phù hợp.
