Module ngõ vào analog Beckhoff
Module ngõ vào analog Beckhoff 2 kênh – Dòng EtherCAT Terminal
Module ngõ vào analog Beckhoff 2 kênh thuộc dòng EtherCAT Terminal dùng để tiếp nhận tín hiệu điện áp hoặc dòng điện từ cảm biến, bộ chuyển đổi tín hiệu và các thiết bị đo trong hệ thống tự động hóa. Module chuyển đổi tín hiệu analog thành dữ liệu số và truyền về bộ điều khiển để giám sát, xử lý hoặc điều khiển quá trình.
Beckhoff cung cấp nhiều model với dải đo và độ phân giải khác nhau. Tùy tín hiệu đầu vào, khách hàng có thể lựa chọn module đo điện áp, dòng điện hoặc loại đa chức năng. VNJ TECH phân phối và tư vấn các module Beckhoff tại Việt Nam, hỗ trợ khách hàng lựa chọn model phù hợp với thiết bị và hệ thống đang sử dụng.
- Thông tin sản phẩm
Các model module ngõ vào analog Beckhoff 2 kênh phổ biến
| Model | Loại tín hiệu | Dải đo | Độ phân giải | Kiểu ngõ vào / đặc điểm |
|---|---|---|---|---|
| EL3062 | Điện áp | 0–10 V | 12 bit | Single-ended |
| EL3102 | Điện áp | ±10 V | 16 bit | Differential |
| EL3112 | Dòng điện | 0–20 mA | 16 bit | Differential |
| EL3122 | Dòng điện | 4–20 mA | 16 bit | Differential |
| EL3072 | Điện áp / dòng điện | ±10 V / ±20 mA | 16 bit | Đa chức năng, single-ended, tốc độ lấy mẫu 2 ksps |
| EL3702 | Điện áp | ±10 V | 16 bit | Hỗ trợ oversampling |
Thông số được đối chiếu theo trang và tài liệu sản phẩm của Beckhoff. Riêng EL3072, thông tin sản phẩm công bố dải đo điện áp ±10 V và dòng điện ±20 mA; khi lựa chọn, cần kiểm tra cách cấu hình và yêu cầu tín hiệu thực tế.
Đặc điểm của từng model
Beckhoff EL3062 – Ngõ vào điện áp 0–10 V
EL3062 có hai ngõ vào analog single-ended, nhận tín hiệu điện áp từ 0 đến 10 V với độ phân giải 12 bit. Model này phù hợp với các ứng dụng đo lường và giám sát sử dụng tín hiệu điện áp 0–10 V.
Beckhoff EL3102 – Ngõ vào điện áp ±10 V
EL3102 có hai ngõ vào differential, xử lý tín hiệu điện áp trong dải ±10 V với độ phân giải 16 bit. Đây là lựa chọn cho hệ thống cần đo tín hiệu điện áp hai chiều với độ phân giải cao hơn EL3062.
Beckhoff EL3112 – Ngõ vào dòng điện 0–20 mA
EL3112 nhận tín hiệu dòng điện từ 0 đến 20 mA qua hai kênh differential, độ phân giải 16 bit. Module phù hợp với các cảm biến và bộ chuyển đổi tín hiệu có đầu ra 0–20 mA.

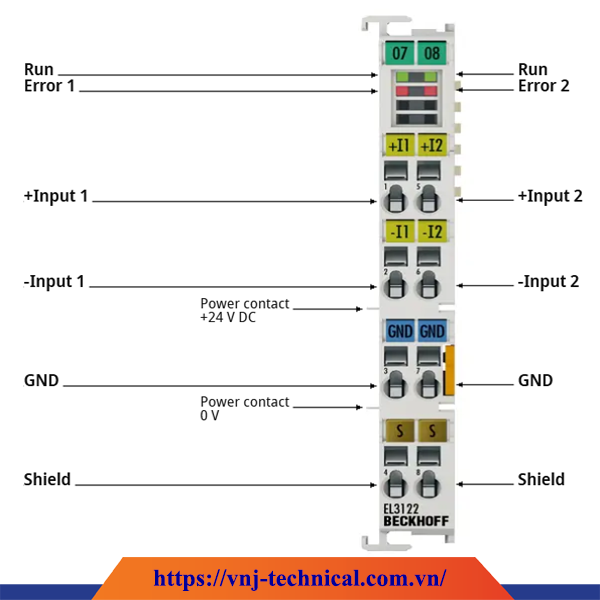

Beckhoff EL3122 – Ngõ vào dòng điện 4–20 mA
EL3122 xử lý tín hiệu dòng điện 4–20 mA qua hai kênh differential với độ phân giải 16 bit. Module có khả năng phát hiện tình trạng đứt dây hoặc quá tải theo thông tin của Beckhoff.
Beckhoff EL3072 – Ngõ vào analog đa chức năng
EL3072 hỗ trợ đo tín hiệu điện áp ±10 V hoặc dòng điện ±20 mA. Module có hai kênh, độ phân giải 16 bit và tốc độ lấy mẫu 2 ksps. Đây là phương án linh hoạt khi hệ thống cần xử lý các loại tín hiệu analog tiêu chuẩn khác nhau.
Beckhoff EL3702 – Ngõ vào điện áp có oversampling
EL3702 nhận tín hiệu điện áp ±10 V, độ phân giải 16 bit và hỗ trợ oversampling. Tính năng này cho phép lấy nhiều mẫu trong một chu kỳ bus, giúp tăng độ phân giải theo thời gian của tín hiệu đo và hỗ trợ đồng bộ với các thiết bị EtherCAT khác có Distributed Clocks.
Ứng dụng
Các module ngõ vào analog Beckhoff 2 kênh có thể được sử dụng trong:
- Đọc tín hiệu từ cảm biến áp suất, lưu lượng, nhiệt độ hoặc mức chất lỏng thông qua bộ chuyển đổi phù hợp.
- Thu thập tín hiệu điện áp 0–10 V hoặc ±10 V trong máy móc và dây chuyền sản xuất.
- Đọc tín hiệu dòng điện 0–20 mA hoặc 4–20 mA từ thiết bị đo và cảm biến công nghiệp.
- Giám sát thông số quá trình và truyền dữ liệu về PLC hoặc máy tính công nghiệp.
- Ứng dụng cần lấy mẫu tín hiệu nhanh hơn với module EL3702 có oversampling.
Cách lựa chọn model phù hợp
Khi chọn module, cần xác định loại tín hiệu đầu ra của cảm biến, dải đo, số kênh cần sử dụng và yêu cầu về độ phân giải. Ví dụ, tín hiệu 4–20 mA phù hợp với EL3122; tín hiệu điện áp 0–10 V phù hợp với EL3062. Với các ứng dụng yêu cầu lấy mẫu nhanh theo chu kỳ bus, có thể cân nhắc EL3702.
Cần kiểm tra thêm sơ đồ đấu dây, cấu hình EtherCAT và tính tương thích với bộ điều khiển trước khi đặt hàng.
VNJ TECH phân phối module Beckhoff
VNJ TECH cung cấp các module ngõ vào analog Beckhoff và hỗ trợ khách hàng tra cứu mã sản phẩm, đối chiếu thông số và lựa chọn model theo tín hiệu thực tế của hệ thống. Liên hệ VNJ TECH để nhận tư vấn và báo giá các mã EL3062, EL3102, EL3112, EL3122, EL3072, EL3702.
