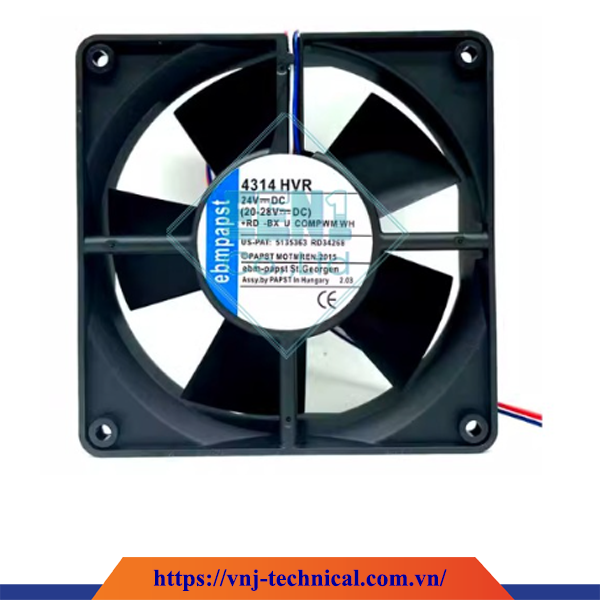

1. Tổng quan về quạt ebm‑papst 4314N/2HHPU

ebm‑papst 4314N/2HHPU thuộc nhóm quạt hướng trục DC, còn được gọi phổ biến là quạt hút, quạt tản nhiệt hoặc quạt làm mát thiết bị.

Quạt tạo luồng không khí di chuyển song song với trục quay, giúp đẩy không khí nóng ra ngoài hoặc đưa không khí mát vào bên trong thiết bị. Thiết kế này phù hợp với các ứng dụng cần lưu lượng gió lớn nhưng có không gian lắp đặt hạn chế.

Theo tài liệu kỹ thuật, đây là linh kiện được thiết kế để lắp tích hợp trong thiết bị hoặc hệ thống hoàn chỉnh, không phải sản phẩm sử dụng độc lập khi chưa có biện pháp bảo vệ an toàn.

2. Thông số kỹ thuật quạt ebm‑papst 4314N/2HHPU

Thông số	Giá trị
Thương hiệu	ebm‑papst
Model	4314N/2HHPU
Article number	9293510733
Chủng loại	Quạt hướng trục DC
Điện áp danh định	24 VDC
Dòng điện tiêu thụ	340 mA – 0,34 A
Công suất tiêu thụ	8,2 W
Tốc độ quay	Khoảng 3.600 vòng/phút
Lưu lượng gió tự do tối đa	250 m³/h
Kích thước	119 × 119 × 32 mm
Cấp bảo vệ của quạt	IP68
Cấp bảo vệ điện	Class III
Khối lượng	Khoảng 0,26 kg
Chiều quay nhìn từ rotor	Theo chiều kim đồng hồ
Hướng gió	Khí thoát qua phía thanh đỡ
Nhiệt độ vận hành cho phép	Từ -20 đến +75°C
Nhiệt độ vận chuyển, lưu kho	Từ -40 đến +80°C
Số dây kết nối	4 dây

Lưu ý: Cấp bảo vệ IP68 áp dụng cho thân quạt; đầu nối điện, nếu có, có thể không thuộc phạm vi bảo vệ này.

3. Sơ đồ dây quạt ebm‑papst 4314N/2HHPU

Quạt sử dụng bốn dây kết nối với chức năng như sau:

Màu dây	Chức năng
Đỏ	+UB – cực dương nguồn điện
Xanh dương	GND – cực âm nguồn điện
Tím	Tín hiệu điều khiển PWM
Trắng	Tín hiệu tốc độ Tacho

Cần đối chiếu sơ đồ kết nối và thông tin trên nhãn sản phẩm trước khi cấp điện. Việc đấu sai cực hoặc sử dụng sai điện áp có thể làm hỏng quạt.

Không điều khiển tốc độ bằng cách cấp xung PWM trực tiếp vào đường nguồn. Nếu sử dụng chức năng PWM, cần đấu tín hiệu vào đúng dây điều khiển theo tài liệu kỹ thuật của sản phẩm.

4. Đặc điểm nổi bật của quạt ebm‑papst 4314N/2HHPU

Hiệu suất làm mát cao

Với lưu lượng gió tự do tối đa khoảng 250 m³/h, quạt 4314N/2HHPU hỗ trợ lưu thông không khí nhanh, giúp đưa nhiệt ra khỏi khu vực cần làm mát.

Sử dụng nguồn điện DC 24V

Nguồn điện 24 VDC được sử dụng phổ biến trong tủ điều khiển, máy móc tự động hóa và thiết bị công nghiệp. Điều này giúp quạt dễ dàng tích hợp vào nhiều hệ thống hiện có.

Thiết kế nhỏ gọn

Kích thước 119 × 119 × 32 mm giúp quạt phù hợp với các vị trí có chiều sâu lắp đặt hạn chế.

Trước khi thay thế, người sử dụng cần kiểm tra thêm khoảng cách lỗ bắt vít, hướng gió và không gian đi dây.

Cấp bảo vệ IP68

Quạt ebm‑papst IP68 có khả năng bảo vệ cao trước bụi và nước theo điều kiện thử nghiệm quy định.

Theo tài liệu vận hành, quạt có thể sử dụng tại khu vực ngoài trời không có mái che và điều kiện môi trường có hơi muối, với điều kiện các yếu tố này không làm cản trở hoạt động bình thường của sản phẩm.

Có tín hiệu PWM và Tacho

Dây PWM cho phép tích hợp chức năng điều khiển phù hợp, trong khi dây Tacho hỗ trợ giám sát tốc độ quay của quạt.

Đặc điểm này phù hợp với các hệ thống tự động hóa cần kiểm soát hoặc theo dõi trạng thái vận hành.

Dải nhiệt độ vận hành rộng

Quạt có thể làm việc trong khoảng nhiệt độ từ -20 đến +75°C, đáp ứng nhiều điều kiện lắp đặt trong thiết bị công nghiệp.

5. Chủng loại quạt ebm‑papst 4314N/2HHPU

Có thể phân loại sản phẩm dựa trên các đặc điểm sau:

Theo nguyên lý tạo gió

4314N/2HHPU là quạt hướng trục, tạo luồng gió song song với trục quay. Loại quạt này thích hợp với ứng dụng cần lưu lượng gió tốt trong thiết kế nhỏ gọn.

Theo nguồn điện

Sản phẩm thuộc nhóm quạt DC 24V, phù hợp với tủ điều khiển, bộ nguồn và thiết bị sử dụng nguồn điện một chiều.

Theo chức năng điều khiển

Quạt được trang bị:

• Dây cấp nguồn dương.
• Dây GND.
• Dây điều khiển PWM.
• Dây tín hiệu tốc độ Tacho.

Theo cấp bảo vệ

Sản phẩm thuộc nhóm quạt IP68, phù hợp với các ứng dụng yêu cầu khả năng bảo vệ trước bụi và nước cao hơn quạt thông thường.

Ngoài model 4314N/2HHPU, ebm‑papst còn có nhiều dòng quạt hướng trục AC, DC và EC với kích thước, điện áp, lưu lượng và chức năng điều khiển khác nhau.

6. Ứng dụng của quạt ebm‑papst 4314N/2HHPU

Làm mát tủ điện công nghiệp

Quạt làm mát tủ điện 24V giúp lưu thông không khí và giảm nhiệt phát sinh từ:

• PLC.
• Relay và contactor.
• Bộ nguồn.
• Biến tần.
• Servo driver.
• Thiết bị đóng cắt.
• Bộ điều khiển tự động.

Làm mát máy móc tự động hóa

Quạt có thể được tích hợp trong máy sản xuất, máy đóng gói, máy kiểm tra, máy CNC và các thiết bị tự động hóa.

Làm mát thiết bị điện tử

Quạt tản nhiệt ebm‑papst 4314N/2HHPU phù hợp với bộ nguồn, thiết bị viễn thông, máy tính công nghiệp, máy chủ và hệ thống điều khiển điện tử.

Làm mát biến tần và servo driver

Biến tần và bộ điều khiển servo sinh nhiệt trong quá trình hoạt động. Quạt hỗ trợ giải nhiệt và duy trì nhiệt độ phù hợp bên trong thiết bị.

Ứng dụng trong thiết bị HVAC

Quạt có thể được sử dụng trong các cụm điều khiển, thiết bị thông gió hoặc bộ phận làm mát của hệ thống HVAC nếu đáp ứng yêu cầu về lưu lượng, áp suất và điều kiện lắp đặt.

Ứng dụng ngoài trời

Nhờ cấp bảo vệ IP68, quạt phù hợp với một số thiết bị lắp ngoài trời hoặc khu vực có độ ẩm cao. Tuy nhiên, toàn bộ cụm lắp đặt, dây dẫn và đầu nối vẫn cần được bảo vệ phù hợp.

7. Lưu ý khi lắp đặt và sử dụng

Khi lắp đặt quạt ebm‑papst 4314N/2HHPU, cần lưu ý:

• Kiểm tra đúng nguồn điện 24 VDC trước khi đấu nối.
• Đấu dây đúng màu và đúng chức năng.
• Cố định quạt chắc chắn trước khi vận hành.
• Lắp lưới bảo vệ tại khu vực có nguy cơ tiếp xúc với cánh quạt.
• Không vận hành quạt khi cánh bị kẹt hoặc mất cân bằng.
• Không sử dụng quạt để vận chuyển khí dễ cháy, bụi mài mòn hoặc không khí có tính ăn mòn mạnh.
• Không sử dụng trong môi trường có nguy cơ cháy nổ nếu chưa được phê duyệt.
• Không phun rửa quạt bằng tia nước áp lực cao.
• Không tự ý sửa chữa hoặc thay đổi kết cấu sản phẩm.
• Kiểm tra tem quạt, đầu nối và chức năng dây trước khi thay thế.

Đối với thiết bị ngừng hoạt động trong thời gian dài, nên vận hành quạt định kỳ theo hướng dẫn của nhà sản xuất để duy trì trạng thái của vòng bi và hạn chế tích tụ hơi ẩm.

8. Quạt ebm‑papst 4314N/2HHPU được phân phối bởi CÔNG TY VNJ TECH

CÔNG TY VNJ TECH cung cấp quạt hút ebm‑papst 4314N/2HHPU, quạt hướng trục DC, quạt làm mát tủ điện và nhiều dòng quạt công nghiệp ebm‑papst khác.

VNJ TECH hỗ trợ khách hàng:

• Kiểm tra model theo tem sản phẩm.
• Đối chiếu điện áp và công suất.
• Xác nhận kích thước lắp đặt.
• Kiểm tra đầu nối và chức năng dây.
• Tư vấn model thay thế phù hợp.
• Nhập khẩu quạt ebm‑papst theo yêu cầu.
• Báo giá theo số lượng.
• Giao hàng trên toàn quốc.

Khi yêu cầu báo giá, quý khách nên cung cấp model đầy đủ, article number, ảnh tem, số lượng và yêu cầu giao hàng để được kiểm tra chính xác.
