Kim Đo Máy 3D Hexagon 03969062 A-5004-7592

Lượt xem : 4

Kim Đo Máy 3D Hexagon 03969062 A-5004-7592 – Phụ Kiện Chính Hãng Cho CMM

Kim đo máy 3D Hexagon 03969062 A-5004-7592 (hay còn gọi là bộ chuyển đổi bút stylus M3/M2 – SS-L5) là phụ kiện quan trọng trong hệ thống máy đo tọa độ CMM. Đây là bộ phận tiếp xúc trực tiếp với chi tiết, giúp truyền tín hiệu đo chính xác đến đầu dò, đảm bảo kết quả đo ổn định và tin cậy.

Sản phẩm được Hexagon – thương hiệu hàng đầu trong lĩnh vực đo lường công nghiệp – thiết kế để đáp ứng các tiêu chuẩn khắt khe về độ chính xác, độ bền và khả năng tương thích.

Liên hệ

Thông tin sản phẩm

Mục lục [ ẩn ][ hiện ]

Chức năng và vai trò của kim đo Hexagon

Truyền chuyển động tiếp xúc từ bề mặt chi tiết đến cảm biến đầu dò.
Đảm bảo tiếp xúc ổn định để tránh sai số, biến dạng hoặc trượt.
Hạn chế sai lệch do rung động, nhám bề mặt hoặc sai số hình học.

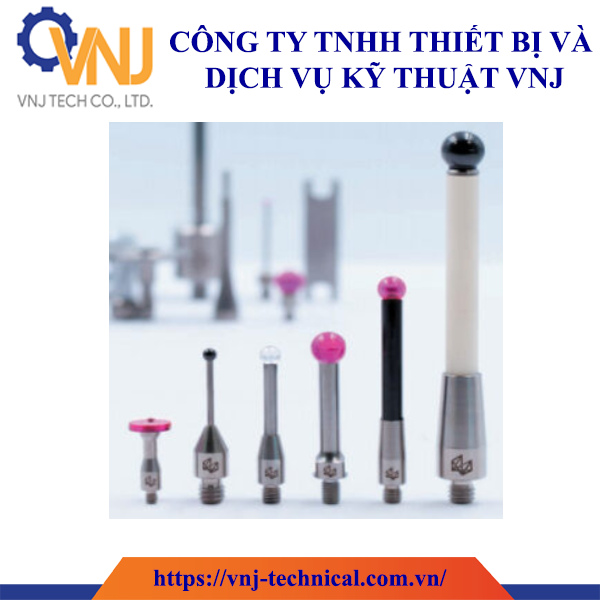

Cấu tạo kim đo CMM Hexagon

Kim đo Hexagon bao gồm 3 phần cơ bản:

Đầu bi (Stylus tip): tiếp xúc trực tiếp với chi tiết, có nhiều loại vật liệu:
- Ruby (Hồng ngọc): phổ biến, cứng, giá hợp lý, nhưng dễ tích tụ nhôm.
- Silicon Nitride: chống tích tụ nhôm, bền hơn ruby.
- Ceramic (Gốm sứ): nhẹ, chống mài mòn, phù hợp đo quét bề mặt thô.
- Kim cương: siêu bền, không tích tụ vật liệu, lý tưởng cho đo lặp lại cường độ cao.
Thân kim (Stylus stem): thường làm từ thép không gỉ, cacbua vonfram hoặc sợi carbon.
Đầu nối: giúp gắn kết chắc chắn với hệ thống đầu dò CMM.

Các loại kim đo Hexagon ngoài 03969062 A-5004-7592

Hexagon cung cấp đa dạng styli để phù hợp với nhiều ứng dụng:

Kim đo thẳng (Straight styli): dùng đo mặt phẳng, cạnh, lỗ.
Kim đo sao (Star styli): nhiều nhánh, đo được các vị trí khó tiếp cận.
Kim đo đĩa (Disc styli): đo rãnh tròn, bề mặt đối xứng.
Kim đo trụ (Cylinder styli): quét mặt phẳng song song, đo rãnh.
Kim đo bán cầu (Hemispherical): giảm sai lệch khi đo bề mặt đặc biệt.

Lưu ý khi lựa chọn và sử dụng

Kích thước đầu bi: chọn lớn nhất có thể để giảm ảnh hưởng nhám bề mặt.
Chiều dài styli: ngắn nhất có thể nhưng vẫn tiếp cận được điểm đo.
Vật liệu thân: sợi carbon hoặc ceramic nhẹ, giảm dao động khi quét.
Loại ren: M2, M3, M4… cần tương thích với đầu dò.
Hiệu chuẩn lại: luôn thực hiện khi thay đổi hoặc lắp styli mới.

Bảng tham chiếu chéo mã kim đo

Hexagon và Renishaw có các mã styli tương đương, ví dụ:

Mã Renishaw	Mã Hexagon	Mô tả
A-5004-7592	03969062	Bộ chuyển đổi bút stylus M3/M2 (SS-L5)
A-5000-3626	03969056	M2-Star Stylus 5 chiều
A-5003-0076	03969058	M3-Star Stylus 5 chiều
A-5004-7593	03969061	Bộ chuyển đổi stylus M2/M3 (SS-L7)
A-5004-7597	03969403	Bộ chuyển đổi stylus M4/M3 (SS-L9)

(Xem chi tiết danh mục đầy đủ theo bảng mã Hexagon – Renishaw để chọn đúng sản phẩm.)

Kết luận

Kim đo máy 3D Hexagon 03969062 A-5004-7592 là phụ kiện không thể thiếu cho hệ thống đo CMM, mang lại độ chính xác cao, độ bền vượt trội và khả năng tương thích với nhiều ứng dụng đo phức tạp.

Sản phẩm hiện đang được VNJ TECH phân phối chính hãng tại Việt Nam, cam kết chất lượng và dịch vụ hậu mãi tốt nhất.
