Knurled Cam Grip GP-15/30 – Giải Pháp Kẹp Mẫu Kéo Dài Hiệu Quả Từ IMADA

Giới Thiệu Về Knurled Cam Grip GP-15/30

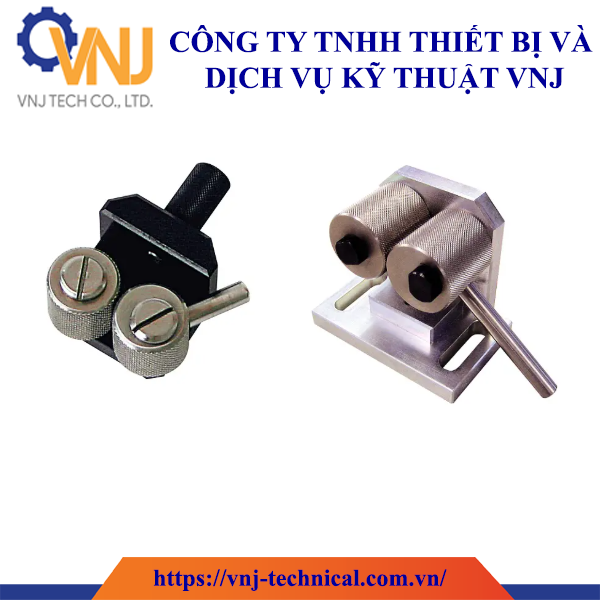

Knurled Cam Grip GP-15/30 là thiết bị kẹp mẫu được thiết kế bởi hãng IMADA – Nhật Bản, chuyên dùng trong các thử nghiệm kéo mẫu vật mềm và có khả năng co giãn. Với cơ chế cam độc đáo, sản phẩm giúp giảm thiểu nguy cơ hư hỏng mẫu trong quá trình thử nghiệm, đồng thời đảm bảo độ chính xác và hiệu quả cao.

Liên hệ

Thông tin sản phẩm

Mục lục [ ẩn ][ hiện ]

Knurled Cam Grip GP-15/30 – Giải Pháp Kẹp Mẫu Kéo Dài Hiệu Quả Từ IMADA

1. Giới Thiệu Về Knurled Cam Grip GP-15/30

2. Đặc Điểm Nổi Bật

Cơ chế cam chống trượt: Giúp giữ chặt mẫu mà không gây hư hại, đặc biệt hữu ích với các vật liệu mềm như nhựa và dây điện.
Hai phiên bản linh hoạt:
- GP-15: Dành cho lực kế cầm tay, với khả năng chịu lực tối đa 250N.
- GP-30: Dành cho máy thử lực, với khả năng chịu lực tối đa 1000N.
Thiết kế dễ sử dụng: Cho phép lắp đặt mẫu nhanh chóng và thuận tiện, tiết kiệm thời gian trong quá trình thử nghiệm.

3. Thông Số Kỹ Thuật

Thông Số	GP-15	GP-30
Khả năng chịu lực	250N (25kgf)	1000N (100kgf)
Độ mở tối đa	4.5mm	10mm
Chiều rộng kẹp tối đa	15mm	30mm
Trọng lượng	Khoảng 70g	Khoảng 880g
Ren lắp đặt	M6	–

Lưu ý: GP-30 không thể gắn trực tiếp vào lực kế cầm tay; cần lắp đặt trên máy thử lực.

4. Ứng Dụng Thực Tế

Knurled Cam Grip GP-15/30 được sử dụng rộng rãi trong các lĩnh vực như:

Kiểm tra độ bền kéo của dây điện, cáp và ống nhựa.
Thử nghiệm vật liệu mềm như cao su, silicone và nhựa dẻo.
Đánh giá độ bền của các linh kiện điện tử và thiết bị y tế.
Kiểm tra chất lượng sản phẩm trong ngành công nghiệp ô tô và hàng tiêu dùng.

5. Cấu Hình Đề Xuất

Cấu Hình 1: Thử nghiệm kéo đơn giản với GP-15

Lực kế kỹ thuật số: DST-500N
Giá đỡ thủ công: HV-1000N
Phụ kiện kẹp: GP-15 (2 chiếc)

Cấu Hình 2: Thử nghiệm kéo đa chức năng với GP-15

Lực kế kỹ thuật số: ZTS-500N
Giá đỡ tự động: MX2-500N
Phụ kiện kẹp: GP-15 (2 chiếc)
Cáp kết nối: CB-528

Cấu Hình 3: Thử nghiệm kéo chuyên sâu với GP-30

Lực kế kỹ thuật số: ZTS-1000N
Giá đỡ tự động: MX2-1000N
Phụ kiện kẹp: GP-30
Phụ kiện bổ sung: FW-12 (dành cho thử nghiệm dây điện crimped)
Cáp kết nối: CB-528

6. Lưu Ý Khi Sử Dụng

Chọn giá đỡ phù hợp: Đảm bảo giá đỡ có hành trình đủ dài để đáp ứng yêu cầu thử nghiệm với mẫu vật co giãn.
Lựa chọn lực kế phù hợp: Dựa trên lực kéo tối đa dự kiến để chọn lực kế có dải đo phù hợp.
Đảm bảo an toàn: Luôn tuân thủ hướng dẫn sử dụng và các biện pháp an toàn khi vận hành thiết bị.

7. Kết Luận

Knurled Cam Grip GP-15/30 của IMADA là giải pháp lý tưởng cho các thử nghiệm kéo mẫu vật mềm và co giãn, đảm bảo độ chính xác và hiệu quả cao. Với thiết kế thông minh và chất lượng Nhật Bản, sản phẩm này đáp ứng tốt các yêu cầu khắt khe trong kiểm tra chất lượng và nghiên cứu phát triển sản phẩm.
