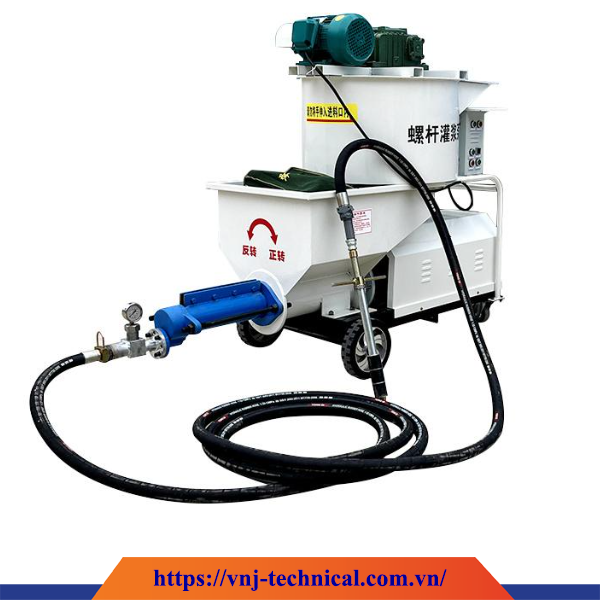

Máy bơm vữa xi măng trục vít

Lượt xem : 101

Máy bơm vữa xi măng trục vít SINOGROUT DL30 – 3 m³/h, 7,5 kW

Máy bơm vữa xi măng trục vít SINOGROUT DL30 là thiết bị chuyên dụng dùng để bơm vữa xi măng, vữa mortar và slurry trong các công trình xây dựng, công trình ngầm, hầm, cầu đường, đập thủy điện, gia cố nền đất, neo đất và xử lý kết cấu.

Máy sử dụng cơ cấu bơm trục vít đơn, động cơ công suất 7,5 kW, năng suất khoảng 3 m³/giờ, có khả năng vận chuyển vật liệu tối đa khoảng 100 m theo phương ngang và 30 m theo phương đứng theo thông số của nhà sản xuất.

So với bơm piston, cơ cấu trục vít tạo dòng bơm liên tục, giúp hạn chế hiện tượng dao động áp suất tức thời trong quá trình cấp vữa. Nhà sản xuất cũng mô tả dòng DL30 có kết cấu tương đối gọn, vận hành và bảo trì thuận tiện, đồng thời phù hợp với vữa có nồng độ cao và độ đặc lớn.

Liên hệ

Thông tin sản phẩm

Mục lục [ ẩn ][ hiện ]

Tổng quan máy bơm vữa trục vít SINOGROUT DL30

Máy bơm vữa trục vít DL30 được cấu tạo chủ yếu từ:

Động cơ điện
Bộ giảm tốc
Cụm vận chuyển vữa
Trục vít/rotor bơm
Stator
Bộ phận đo áp suất
Phễu chứa vữa
Hệ thống điều khiển điện

Cơ cấu trục vít quay bên trong stator tạo ra quá trình vận chuyển vật liệu liên tục từ phễu chứa đến đường ống bơm. Cấu tạo này phù hợp với các công việc cần bơm vữa liên tục trong thời gian dài.

Thông số kỹ thuật máy bơm vữa DL30

Hạng mục	Thông số
Tên sản phẩm	Máy bơm vữa trục vít
Tên tiếng Anh	Screw Grouting Pump
Model	DL30
Thương hiệu	SINOGROUT
Loại bơm	Bơm trục vít đơn
Cơ cấu hút	Hút đơn
Vị trí trục bơm	Nằm ngang
Năng suất	3 m³/giờ
Khoảng cách vận chuyển ngang tối đa	100 m
Chiều cao vận chuyển đứng tối đa	30 m
Công suất động cơ	7,5 kW
Áp suất làm việc	2–5 MPa
Kích thước hạt vật liệu tối đa	≤3 mm
Khối lượng	380 kg*
Kích thước	2.000 × 760 × 1.500 mm*
Kết cấu	Thép
Đóng gói	Thùng gỗ
Chứng nhận	CE, ISO
Báo cáo kiểm tra máy	Có thể cung cấp
Video kiểm tra trước xuất xưởng	Có thể cung cấp
Bảo hành	1 năm
OEM/ODM	Có
Xuất xứ	Hà Nam, Trung Quốc

* Lưu ý về thông số: dữ liệu bạn cung cấp ghi DL30 – 380 kg – 2.000 × 760 × 1.500 mm. Tuy nhiên, tài liệu kỹ thuật của SINOGROUT phân biệt DL30 và DL30-J: DL30 được ghi 2.100 × 720 × 900 mm, 300 kg, trong khi DL30-J được ghi 2.000 × 760 × 1.500 mm, 380 kg và là phiên bản tích hợp hệ thống trộn. Vì vậy, trước khi đăng thông số chính thức, nên xác nhận lại model thực tế với nhà cung cấp.

Ưu điểm của bơm vữa trục vít SINOGROUT DL30

1. Bơm vữa liên tục

Một trong những điểm đáng chú ý của bơm vữa trục vít là khả năng vận chuyển vữa liên tục. Nhà sản xuất cho biết cơ cấu này giúp hạn chế hiện tượng dao động áp suất tức thời thường gặp ở bơm piston.

Điều này phù hợp với những công việc cần duy trì dòng vữa ổn định trong suốt quá trình bơm gia cố, bơm lấp đầy hoặc bơm vữa neo.

2. Phù hợp với vữa đặc

Theo thông tin nhà sản xuất, DL30 đặc biệt phù hợp với vữa có nồng độ cao và độ đặc lớn, đồng thời có phạm vi tỷ lệ nước/xi măng tương đối rộng tùy vật liệu và điều kiện thi công.

Đây là ưu điểm đáng chú ý khi sử dụng máy trong các công việc bơm vữa xi măng, vữa mortar và slurry.

3. Công suất động cơ 7,5 kW

Máy sử dụng động cơ 7,5 kW, kết hợp bộ giảm tốc và cơ cấu trục vít để tạo lực vận chuyển vật liệu.

Thiết kế này phù hợp với các công việc yêu cầu bơm vữa ở khoảng cách tương đối xa trong phạm vi thông số của máy.

4. Khoảng cách vận chuyển đến 100 m

Theo thông số kỹ thuật của DL30, máy có khả năng vận chuyển vữa tối đa khoảng:

100 m theo phương ngang và 30 m theo phương đứng.

Khoảng cách thực tế còn phụ thuộc vào độ sệt của vữa, tỷ lệ nước/xi măng, đường kính ống, chiều dài đường ống, số lượng co/cút và điều kiện thi công.

5. Thiết kế nhỏ gọn, dễ di chuyển

Nhà sản xuất mô tả dòng bơm vữa trục vít có kết cấu tương đối gọn, dễ vận hành và bảo trì; thiết kế bánh xe cũng hỗ trợ việc di chuyển máy trong khu vực công trường.

Ứng dụng của máy bơm vữa xi măng DL30

Máy bơm vữa SINOGROUT DL30 được sử dụng trong nhiều công việc liên quan đến bơm và phun vữa xây dựng.

Bơm vữa neo

Thiết bị có thể được sử dụng trong thi công neo đất, neo đá và bơm vữa cho hệ thống neo, đặc biệt trong các công trình cần gia cố nền đất hoặc kết cấu đá.

Gia cố nền móng và đất

Ứng dụng cho các công việc:

Bơm vữa gia cố nền đất
Gia cố nền móng
Bơm vữa tạo màn chống thấm
Bơm vữa lấp đầy khoảng rỗng
Bơm vữa xử lý nền đất yếu

Nhà sản xuất liệt kê các ứng dụng liên quan đến gia cố đất đá, curtain grouting và các công việc bơm vữa áp lực.

Thi công đập và công trình thủy lợi

Sản phẩm phù hợp với các công việc bơm vữa trong đập, công trình thủy điện và các công trình thủy lợi, đặc biệt là các hạng mục gia cố và chống thấm.

Công trình hầm và công trình ngầm

Máy có thể được sử dụng cho các công việc bơm vữa neo, bơm vữa gia cố và bơm vữa lấp đầy trong:

hầm giao thông, đường sắt, metro, hầm thủy điện và các công trình ngầm.

Công trình cầu đường

Ứng dụng trong các hạng mục cầu, đường, nền đường và kết cấu bê tông cần bơm vữa để gia cố, lấp đầy hoặc xử lý các khoảng trống.

Máy bơm vữa trục vít DL30 phù hợp với vật liệu nào?

Theo thông tin kỹ thuật của nhà sản xuất, DL30 được sử dụng cho vữa xi măng, mortar và slurry. Model DL30 được công bố với kích thước cốt liệu tối đa khoảng ≤3 mm.

Do đó, khi lựa chọn vật liệu, cần kiểm tra:

Kích thước hạt → tỷ lệ nước/xi măng → độ sệt → khả năng bơm → khoảng cách vận chuyển → áp suất yêu cầu.

Không nên sử dụng máy để bơm hỗn hợp có kích thước cốt liệu vượt quá giới hạn thiết kế nếu chưa được nhà sản xuất xác nhận.

So sánh bơm trục vít và bơm piston

Tiêu chí	Bơm trục vít DL30	Bơm piston
Cơ cấu bơm	Trục vít + stator	Piston
Dòng vật liệu	Liên tục	Có dao động theo chu kỳ piston
Vữa đặc	Phù hợp	Tùy cấu hình
Bơm liên tục	Có	Có nhưng có xung áp
Bảo trì	Kiểm tra rotor/stator và bộ truyền động	Kiểm tra piston, van, phớt
Ứng dụng	Bơm vữa, mortar, slurry	Bơm vữa áp lực
Model tham khảo	SINOGROUT DL30	DFHB-3

Theo tài liệu SINOGROUT, cơ cấu trục vít của DL30 giúp tạo dòng bơm liên tục và giảm hiện tượng dao động áp suất tức thời so với bơm piston.

Lựa chọn DL30 hay DL30-J?

Đây là điểm khá quan trọng nếu bạn đưa sản phẩm lên website.

DL30:
Máy bơm vữa trục vít, cấu hình bơm cơ bản, công suất 7,5 kW, năng suất 3 m³/h, khoảng cách vận chuyển 100 m ngang / 30 m đứng.

DL30-J:
Phiên bản tích hợp hệ thống trộn và bơm, với động cơ chính 7,5 kW và động cơ trộn riêng. Thông số nhà sản xuất ghi 3 m³/h, 100 m ngang, 30 m đứng, kích thước 2.000 × 760 × 1.500 mm, khối lượng 380 kg.

Vì vậy, nếu máy bạn đang chào bán thực tế có kích thước 2.000 × 760 × 1.500 mm và khối lượng 380 kg, tôi khuyến nghị xác nhận lại với nhà cung cấp xem đó là DL30-J hay DL30, thay vì ghi DL30 một cách chắc chắn.
