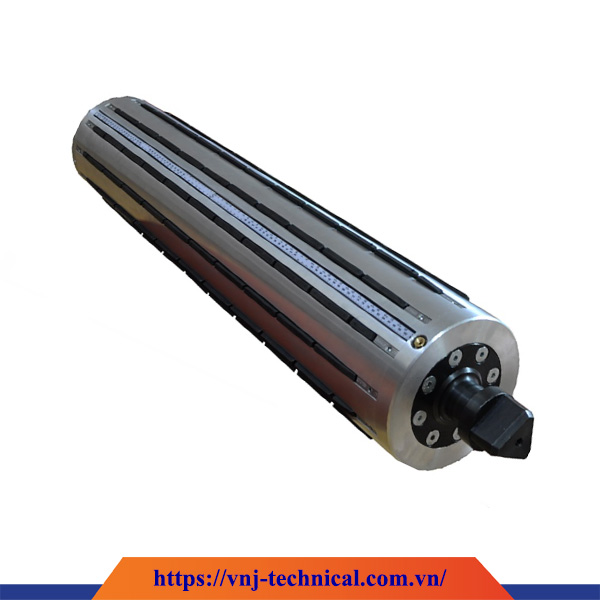

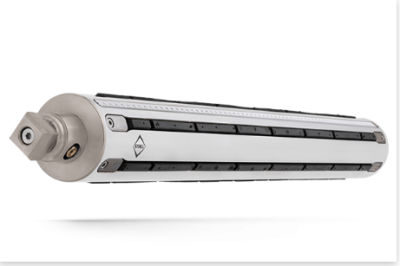

Trục Khí Multitube

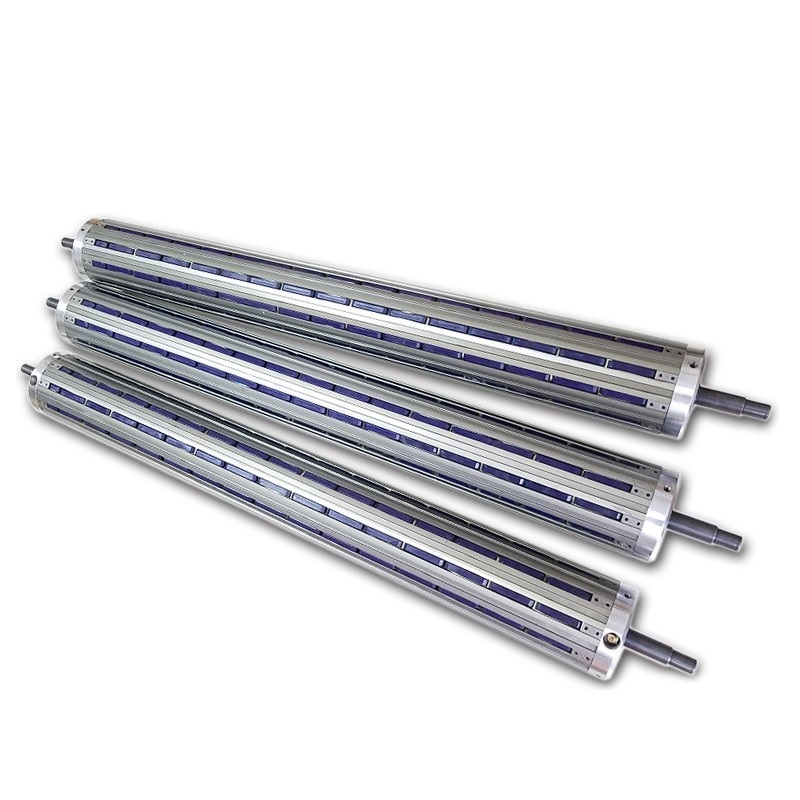

Trục Khí Multitube – Trục Bung Hơi Giữ Lõi Cuộn Tải Trọng Lớn

Trục Khí Multitube là dòng trục khí nén được sử dụng trong các hệ thống cuộn, xả cuộn và xử lý nguyên liệu dạng cuộn trong công nghiệp. Sản phẩm còn được biết đến với những tên gọi như trục bung hơi Multitube, trục cuộn nguyên liệu, trục Air Shaft hoặc trục khí giữ lõi cuộn.

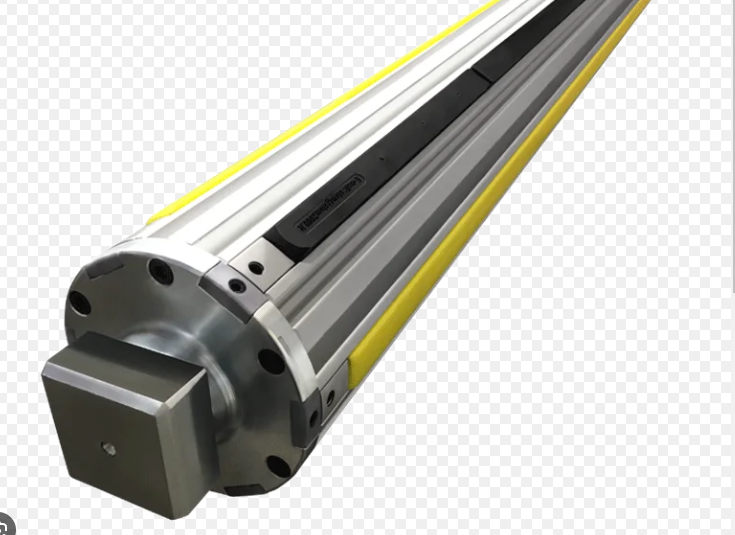

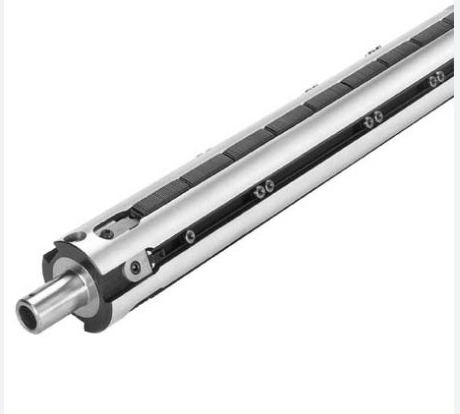

Điểm nổi bật của trục khí Multitube nằm ở kết cấu sử dụng các dải cao su dạng Lug Strip bố trí dọc thân trục. Khi cấp khí nén, các dải cao su bung ra để ép chặt vào mặt trong của lõi cuộn, hỗ trợ cố định lõi giấy, lõi nhựa hoặc lõi kim loại. Khi xả khí, cơ cấu thu lại giúp việc tháo lõi và thay cuộn thuận tiện hơn.

Nhờ thiết kế có các khoang hoặc ống khí riêng biệt bên dưới từng rãnh theo cấu tạo của nhà sản xuất, trục có thể đáp ứng những yêu cầu giữ lõi khác nhau và thuận tiện cho việc kiểm tra, bảo trì. Sản phẩm đặc biệt phù hợp để xem xét trong các ứng dụng xử lý cuộn nguyên liệu có tải trọng lớn, với điều kiện cấu hình được lựa chọn đúng theo tải trọng và thông số vận hành thực tế.

Công Ty TNHH Thiết Bị Và Dịch Vụ Kỹ Thuật VNJ hỗ trợ khách hàng tìm hiểu thông tin và lựa chọn Trục Khí Multitube theo bản vẽ, kích thước lõi cuộn và yêu cầu của từng hệ thống máy móc.

2. Thông số kỹ thuật Trục Khí Multitube

Lưu ý: Kích thước, tải trọng làm việc, mô-men xoắn, phương án xử lý bề mặt và các thông số liên quan cần được xác nhận theo bản vẽ hoặc cấu hình đặt hàng cụ thể. Các phương án mạ niken và mạ crôm cần được xác định rõ khi chốt yêu cầu sản xuất.

3. Ưu điểm nổi bật của Trục Khí Multitube

Cơ cấu bung hơi giữ lõi chắc chắn

Trục Khí Multitube sử dụng các dải cao su dạng Lug Strip để tạo lực ép lên mặt trong của lõi cuộn khi được cấp khí nén. Cơ cấu này hỗ trợ giữ lõi ổn định trong quá trình thu cuộn hoặc xả cuộn, hạn chế tình trạng lõi bị trượt khi vận hành nếu trục được lựa chọn đúng tải trọng và áp suất làm việc.

Thiết kế nhiều khoang khí riêng biệt

Kết cấu các ống hoặc khoang khí riêng dưới từng rãnh là đặc điểm đáng chú ý của dòng trục này. Thiết kế cụ thể phụ thuộc vào bản vẽ của nhà sản xuất, nhưng có thể hỗ trợ việc kiểm tra và bảo trì từng bộ phận thuận tiện hơn so với những kết cấu không có khả năng tiếp cận tương tự.

Phù hợp với nhiều loại lõi cuộn

Trục khí Multitube có thể được thiết kế để tương thích với lõi giấy, lõi nhựa hoặc lõi kim loại. Đường kính lõi, chiều dài trục và cơ cấu bung hơi cần được xác định trước khi sản xuất để bảo đảm khả năng lắp đặt và giữ lõi phù hợp.

Có thể lựa chọn vật liệu chế tạo

Sản phẩm được cung cấp với lựa chọn vật liệu thép hoặc nhôm. Việc chọn vật liệu nên dựa trên tải trọng cuộn, chiều dài trục, tốc độ vận hành và điều kiện làm việc nhằm cân bằng giữa khả năng chịu lực, khối lượng và yêu cầu sử dụng.

Gia công theo bản vẽ riêng

Không chỉ giới hạn ở kích thước tiêu chuẩn, Trục Khí Multitube có thể được đặt chế tạo theo bản vẽ của khách hàng. Điều này phù hợp với doanh nghiệp cần thay thế trục cũ hoặc tích hợp trục khí vào dây chuyền có thông số riêng.

Hỗ trợ kiểm tra chất lượng trước khi giao hàng

Theo thông tin sản phẩm, nhà cung cấp có thể cung cấp báo cáo kiểm tra máy móc và video kiểm tra trước khi xuất hàng. Đây là cơ sở để khách hàng tham khảo tình trạng sản phẩm, đối chiếu yêu cầu đặt hàng và chuẩn bị cho quá trình lắp đặt.

4. Ứng dụng của Trục Khí Multitube

Trục Khí Multitube được sử dụng trong các hệ thống cần cố định lõi và thao tác với vật liệu dạng cuộn. Tùy thuộc vào thiết kế trục, tải trọng và thông số của máy, sản phẩm có thể được xem xét trong những ứng dụng sau:

• Máy cuộn và xả cuộn: Giữ lõi cuộn nguyên liệu trong quá trình cấp vật liệu hoặc thu thành phẩm.

• Ngành giấy và bao bì: Hỗ trợ xử lý các cuộn giấy, màng bao bì và vật liệu có lõi phù hợp.

• Ngành nhựa và màng mỏng: Ứng dụng trong hệ thống thu cuộn hoặc tháo cuộn màng nhựa theo cấu hình máy.

• Dây chuyền in ấn: Có thể sử dụng tại các vị trí cần giữ lõi cuộn giấy hoặc vật liệu in.

• Máy gia công vật liệu dạng cuộn: Hỗ trợ cố định lõi trong các công đoạn cuốn, xả và chuyển đổi cuộn.

• Bảo trì, thay thế trục khí: Phù hợp với nhu cầu đặt chế tạo trục theo bản vẽ để thay thế linh kiện hiện có.

Đối với những cuộn nguyên liệu có trọng lượng lớn, doanh nghiệp cần cung cấp đầy đủ thông tin về khối lượng cuộn tối đa, tốc độ quay, đường kính lõi và điều kiện vận hành. Những dữ liệu này giúp xác định cấu hình trục phù hợp, tránh lựa chọn thiết bị vượt quá khả năng chịu tải cho phép.

5. Hướng dẫn sử dụng Trục Khí Multitube

Bước 1: Kiểm tra thông số trước khi lắp đặt

Đối chiếu đường kính lõi cuộn, chiều dài trục, kích thước lắp đặt và tải trọng nguyên liệu với thông số đã thống nhất. Nếu đặt sản xuất theo yêu cầu, cần kiểm tra bản vẽ kỹ thuật trước khi đưa sản phẩm vào sử dụng.

Bước 2: Kiểm tra tình trạng trục khí

Quan sát thân trục, các dải cao su Lug Strip, đầu cấp khí và những vị trí liên kết. Đảm bảo các bộ phận không bị nứt, biến dạng hoặc hư hỏng trong quá trình vận chuyển.

Bước 3: Lắp trục vào máy

Đưa trục vào vị trí lắp đặt theo hướng dẫn của nhà sản xuất. Kiểm tra độ đồng tâm, độ chắc chắn của gối đỡ và khả năng quay tự do trước khi kết nối hệ thống truyền động.

Bước 4: Kết nối nguồn khí nén

Kết nối đường khí theo đúng cấu tạo của trục. Sử dụng áp suất nằm trong giới hạn được nhà sản xuất quy định; không tự ý tăng áp suất khi chưa xác định khả năng chịu áp của các bộ phận.

Bước 5: Đưa lõi cuộn vào và cấp khí

Đặt lõi cuộn đúng vị trí trên trục, sau đó cấp khí nén theo hướng dẫn vận hành để các dải cao su bung ra và giữ lõi. Kiểm tra độ bám, độ ổn định và khả năng giữ lõi trước khi bắt đầu chạy máy.

Bước 6: Vận hành và theo dõi

Khởi động máy theo quy trình của dây chuyền, theo dõi hiện tượng trượt lõi, rung lắc, tiếng ồn hoặc rò rỉ khí. Nếu phát hiện dấu hiệu bất thường, cần dừng máy và kiểm tra trước khi tiếp tục vận hành.

Bước 7: Xả khí và tháo cuộn

Dừng máy hoàn toàn, thực hiện quy trình xả khí theo hướng dẫn kỹ thuật để các dải cao su thu lại. Sau đó tháo lõi cuộn một cách an toàn, tránh tác động mạnh làm hỏng bề mặt trục hoặc cơ cấu giữ lõi.

Bước 8: Bảo dưỡng định kỳ

Thường xuyên vệ sinh bề mặt trục, kiểm tra tình trạng dải cao su, đầu nối khí và các bộ phận liên quan. Thực hiện bảo dưỡng theo khuyến nghị của nhà sản xuất để duy trì khả năng làm việc ổn định.

Lưu ý an toàn: Luôn dừng máy và cô lập nguồn truyền động trước khi tháo lắp hoặc bảo dưỡng. Không tháo lõi khi trục còn đang chịu áp suất hoặc cuộn nguyên liệu chưa được cố định an toàn. Không vận hành vượt quá giới hạn tải trọng, tốc độ và áp suất cho phép.
